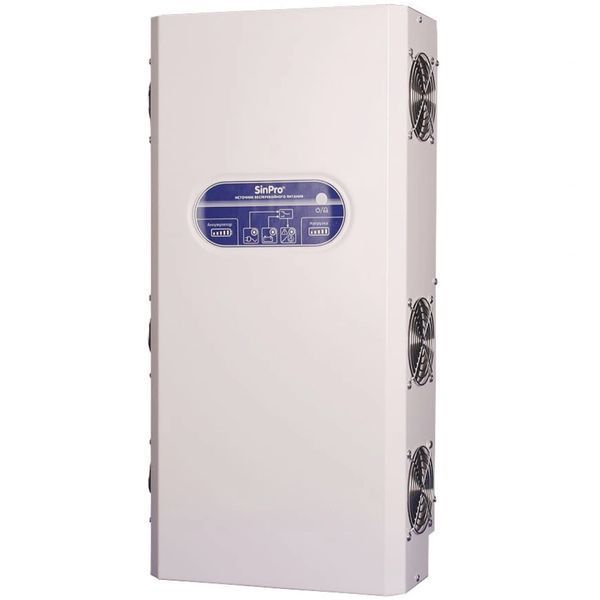

Джерело безперебійного живлення ДБЖ SinPro 4000-S310 - система Stand-by/ OFF-line топології без стабілізації напруги з зовнішніми АКБ.
Джерело безперебійного живлення ДБЖ SinPro 4000-S310 забезпечує:
• синусоїдальну форму вихідної напруги під час роботи від АКБ
• високу економність під час роботи від АКБ (ККД понад 85%)
• стабільна вихідна напруга, незалежно від ступеня розряду АКБ і потужності навантаження
• тривалу роботу від зовнішнього АКБ великої місткості
• гальванічну розв'язку: мережа/АКБ, АКБ/вихід перетворювача
• контроль «фазування» у разі під'єднання до мережі
• автоматичний тристадійний процес заряду акумулятора
• оптимальний режим заряду АКБ з термокомпенсацією в широкому діапазоні напруги мережі (1S0-280B)
• індикацію стану ДБЖ і акумуляторної батареї
• захист пристрою від перевантаження та короткого замикання
• захист пристрою від перегрівання
• захист АКБ від перерозряджання (автоматичне вимкнення)
• захист від аварійної вхідної напруги 380 В, захист від стрибків вхідної напруги.
Технічні характеристики ДБЖ SinPro 4000-S310:
Тип ДБЖ: OFF-line
Номінальна вхідна/вихідна напруга: 220 В
Частота вхідної/вихідної напруги: 50 Гц ±1%
Максимальна довготривала потужність навантаження: 4000 ВА
Максимальна активна потужність навантаження: 3600 Вт
Форма вихідної напруги: сінусоідальна (Кг<3%)
Акумуляторна батарея: зовнішня свінцево-кіслотна
Мін. напруга АКБ, при якій відбувається вімкнення ДБЖ: 42 ± 0,8 В
Номінальна напруга на зарядженій АКБ: 54,8 ± 0,4 В
Номінальна напруга акумуляторної батареї: 48 В
Гранично допустима вхідна напруга: 400 В
Діап. вх. напр., при якому ДБЖ працює від мережі і від АКБ: 190-242 В
Діап. вхідної напруги, при якому ДБЖ працює тільки від АКБ: 0…185; 245…380 В
Напр.мережі, при якій відбувається перехід ДБЖ на живл.від АКБ: менше 180/ більше 260 В
Рекомендована ємність АКБ: 4-200 А/г
Номінальний струм заряду: 10/20 А
Вага (без АКБ), не більше: 12 кг
Габаритні розміри (В х Ш х Г): 300 х 200 х 550 мм
Гарантія: 12 місяців
Час автономної роботи ДБЖ
Час автономної роботи ДБЖ визначається енергією, запасеною в акумуляторних батареях, і споживаною потужністю навантаження.
У таблиці наведено орієнтовний час автономної роботи (годин) ДБЖ SinPro 4000 S310 залежно від обраної ємності АКБ та потужності навантаження.
| Ємність АКБ, кількість АКБ, напруга |
Потужність навантаження, Вт | ||||||
| 100 | 300 | 500 | 1000 | 1500 | 2000 | 3600 | |
| 40 А/год, 4×12 В | 13,4 | 4,5 | 2,5 | 1,2 | 0,7 | 0,5 | 0,3 |
| 45 А/год, 4×12 В | 15,1 | 5,0 | 2,9 | 1,4 | 0,8 | 0,6 | 0,3 |
| 65 А/год, 4×12 В | 21,8 | 7,3 | 4,2 | 2,0 | 1,2 | 0,9 | 0,5 |
| 100 А/год, 4×12 В | 33,6 | 11,2 | 6,7 | 3,1 | 2,1 | 1,6 | 0,8 |
| 120 А/год, 4×12 В | 43,2 | 13,4 | 8,1 | 3,9 | 2,5 | 1,9 | 1,0 |
| 150 А/год, 4×12 В | 54,0 | 18,0 | 10,1 | 4,8 | 3,2 | 2,4 | 1,3 |
| 200 А/год, 4×12 В | 72,0 | 24,0 | 14,4 | 6,7 | 4,5 | 3,2 | 1,7 |
| 300 А/год, 4×12 В | 108,0 | 36,0 | 21,6 | 10,1 | 6,7 | 5,0 | 2,7 |
| 400 А/год, 4×12 В | 144 | 48 | 28,8 | 14,4 | 9,0 | 6,7 | 3,6 |
Рекомендації щодо підбору акумуляторних батарей
ДБЖ SinPro 4000 S310 розрахований на роботу із зовнішніми свинцево-кислотними батареями будь-якого типу.
УВАГА! Акумуляторні батареї, що підключаються до ДБЖ, з'єднуються послідовно. Кількість 12 В батарей – 4 шт. Батареї повинні бути однаковими: вони повинні бути однієї марки, одного типу і, по можливості, з однієї партії. Бажано перед підключенням кожну з батарей окремо перевірити та повністю зарядити.
Вибір типу батареї визначається конкретними вимогами по експлуатації ДБЖ. Якщо ДБЖ встановлюється в житловому приміщенні, необхідно застосовувати герметичні стаціонарні свинцево-кислотні батареї.
Герметичні стаціонарні пастові свинцево-кислотні батареї призначені для експлуатації в системах гарантованого живлення всередині приміщень та мають термін експлуатації до 10 років.
